Tischsockel für nuPro

[Gandalf]

Nachdem ich ja auch schon für meine Vorgängerboxen (DS-50) am PC kleine Tischsockel angefertigt habe, hier mal ein paar Bilder von meinem neuen ( provisorischen ) Projekt:

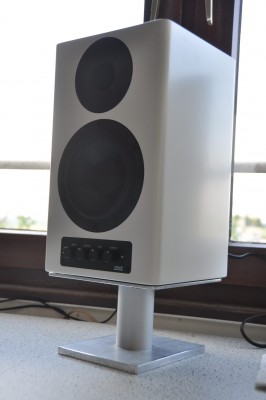

nuPro A-20 schräg von der Seite

Die Höhe des Tischsockels ist noch zu hoch, da werde ich wohl noch ein kürzeres Profil besorgen müssen.

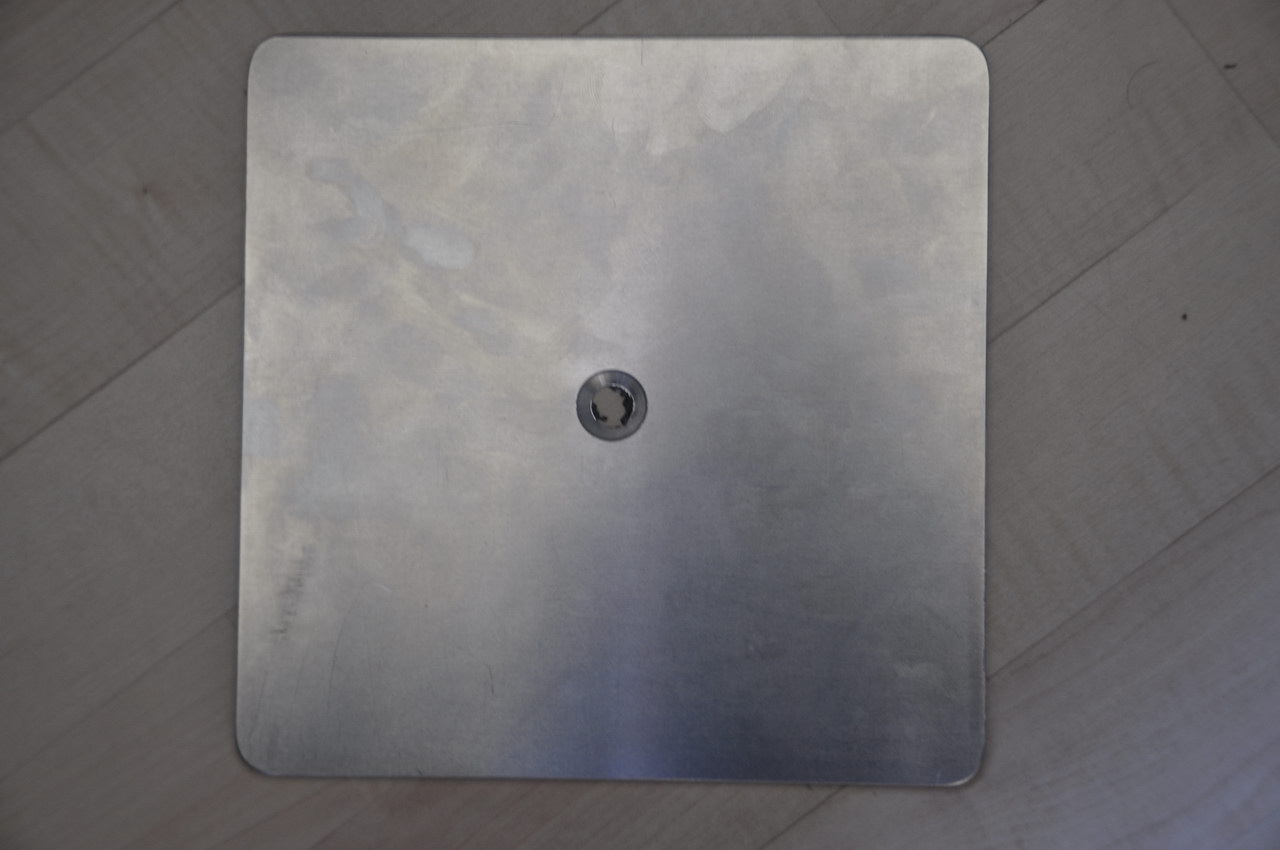

Die 4mm dicke Aluplatte mit der mittigen Bohrung

Die quadratische Aluplatte ( Maße 185x185 mm ) mit den abgerundeten Ecken, sowie der Bohrung für die Senkkopfschraube M8.
Eine kleinere Platte für die A-10 hätte dann die entsprechenden Maße von 160x160 mm.

Alternative quadratisches Profil

War ursprünglich als Muster für einen CS-70/72 bzw. DS-60/62 geplant. Deswegen sieht man auch die 4 Befestigungsbohrungen an den Ecken.
Die jetzt sichtbaren Nuten werden entweder mit einem flachen oder runden Abdeckprofil verschlossen, ganz nach Wunsch.
Werde mal sehen, ob dieses Profil von der Optik her nicht besser zu den A-20 passt.

Auch bin ich noch unentschlossen, ob ich die fertigen Tischsockel anschließend nicht passend pulverbeschichten lasse.

[KDR]

Tolle Arbeit schaut sehr gut aus.

[krokette]

[Gandalf]

Wenn sich jemand für solche Tischsockel interessiert, kann er sich gerne per PN melden.
Ich bin gerade dabei, mir neue zu bauen. Ob ich nun ein Paar baue oder zwei, ist eigentlich vom Aufwand her egal.

[TasteOfMyCheese]

Auf jeden Fall sehen die sehr sauber und professionell gefertigt aus, respekt! So eine passende Beschichtung kann ich mir sehr gut dazu vorstellen!
Grüße
Berti

[Gandalf]

So, nachdem ich mir am Mittwoch die kürzeren Profilstücke geholt habe, zeige ich Euch mal das Ergebnis :

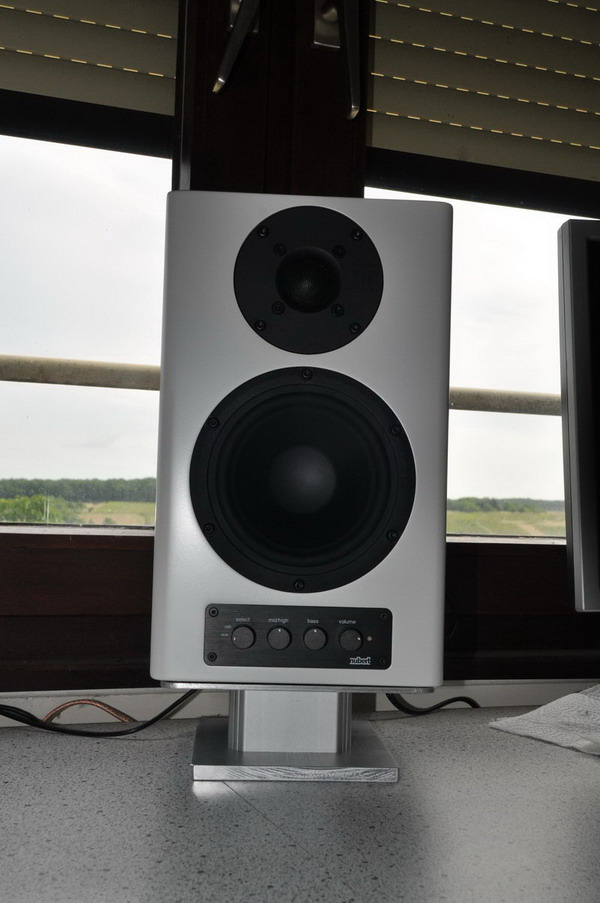

Profil P8 80x80 Nuten mit flachem Abdeckprofil geschlossen

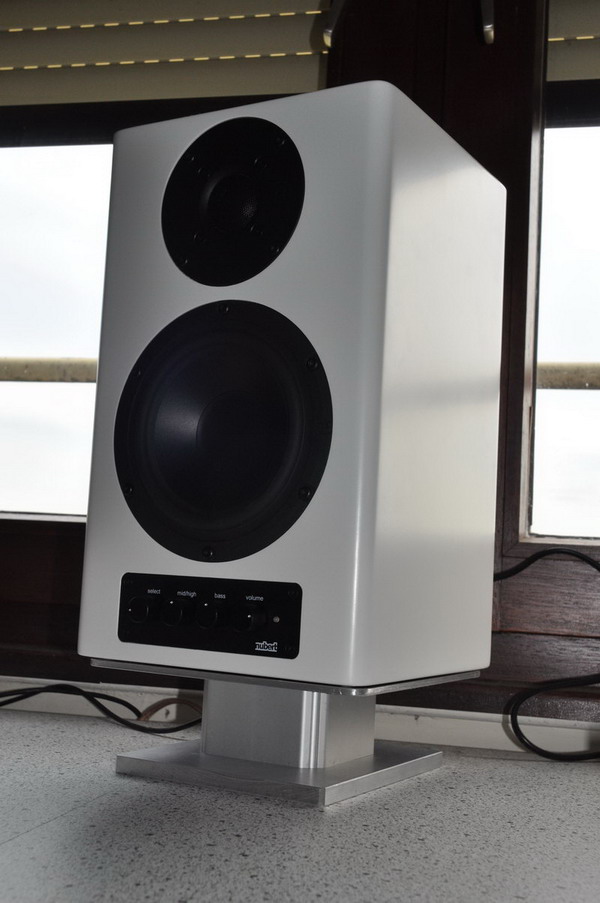

Profil P8 80x80 Nuten mit flachem Abdeckprofil geschlossen (alternativ gibt es auch rundes Abdeckprofil )
Das Profil gibt es auch mit komplett geschlossenen Nuten, sodaß die Seiten glatt sind.

Da mir das quadratische Profil besser gefällt, habe ich meine Tischsockel jetzt so umgebaut.
Die Gesamthöhe des Sockels beträgt 64 mm.

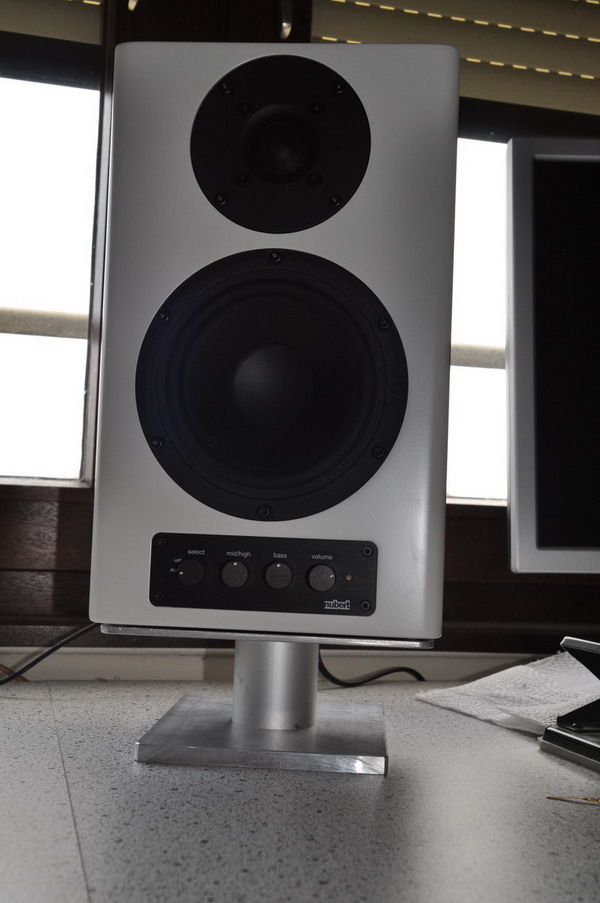

Profil P8 R26-270° mit entsprechendem runden Abdeckprofil, sodaß es wie ein rundes Rohr aussieht

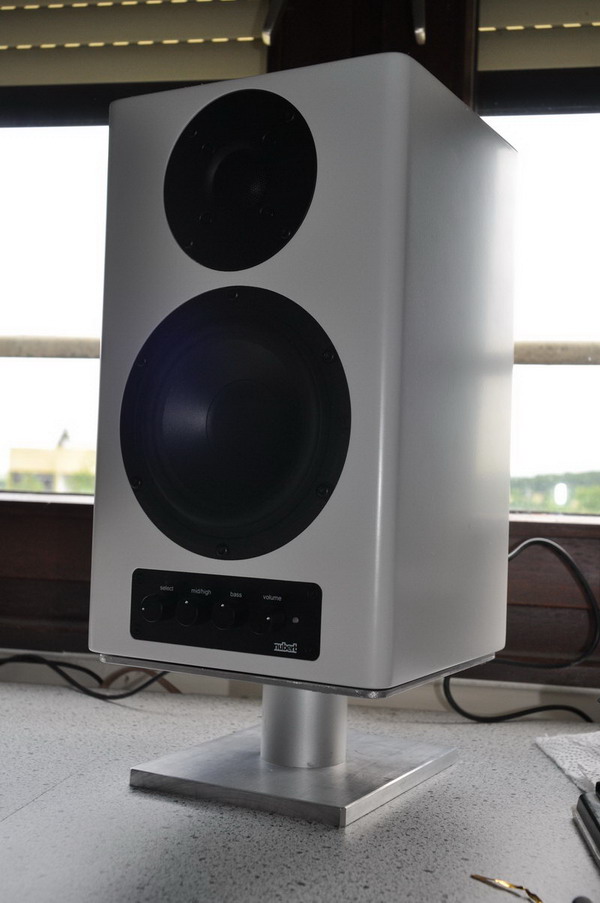

Profil P8 R26-270°

Dieser Sockel hat eine Höhe von 74 mm ( wobei fast jede Höhe realisierbar ist ).

Obwohl die Grundplatte kleiner als die Grundfläche der Box ist, steht das Ganze sehr stabil und kippt auch nicht.
Dazu ist die Kombination auch nicht hoch genug.

[TasteOfMyCheese]

Hey,
sieht auch stabil aus, wie ich finde. Mir persönlich gefällt die Version mit dem flachen Abdeckprofil optisch besser. Allerdings sehen beide sehr sauber und wirklich gut aus!
Grüße
Berti

[Gandalf]

....Mir persönlich gefällt die Version mit dem flachen Abdeckprofil optisch besser. ...

Mir auch.
Hatte noch knapp 50 cm flaches Abdeckprofil rumliegen. Das habe ich mir zusägen lassen und dafür passend die beiden kurzen Profilstücke.
Da ich auch nicht wußte, ob es mir so besser gefällt, sind die entsprechenden Bohrungen in den beiden Platten auch noch nicht gebohrt.

[joe.i.m]

Hallo Gandalf,

die Mini Speaker Stands sehen ja richtig gut aus.

Wenn sich jemand für solche Tischsockel interessiert, kann er sich gerne per PN melden.
Ich bin gerade dabei, mir neue zu bauen. Ob ich nun ein Paar baue oder zwei, ist eigentlich vom Aufwand her egal.

Ich schick Dir mal 'ne PN.

Gruß joe

[MK II]

Mit Kunststoffperlen sandstrahlen und klar lackieren...........find ich schöner als beschichten.
