Hier sieht man noch den alten Zustand :
Der LS-Ständer steht sehr nahe an der Balkontüre und ist auch nicht sehr standfest gewesen.
Nachdem ich mich zur Abwechslung mal mit dem Thema Heizkörper-Beschaffung befassen durfte und schmerzlich feststellte, dass dieser niedrige Heizkörper alles andere als preiswert zu erstehen war, entschloss ich mich kurzerhand zu einem Kompaktheizkörper mit 300mm Höhe ( das sind ca. 100mm mehr als der alte ).
Von der Heizleistung dürfte mein 'Neuer' deutlich mehr bringen.
Da allerdings die alten Träger des Heizkörpers im Fussboden eingelassen sind, konnte ich sie nicht so einfach auch für den neuen verwenden, zumal ich mal wieder feststellte, dass in den siebziger Jahren beim Bau dieses Hauses etwas gepfuscht wurde. Sieht man deutlich auch mehreren Bildern.
Die erste Idee sah noch einen zweigeteilten Halter für den Heizkörper vor. Der eine sollte auch den Lautsprecherträger aufnehmen.
Also baute ich aus vorhandenen ITEM-Profilen kurzerhand mal einen dreibeinigen Halter zusammen. Eigentlich wollte ich den Halter an den alten Fuss dranschrauben. Geht aber nicht, da der total schief und krumm ist.
In einer meiner zahlreichen Kisten meiner Bastelkammer fand ich dann etwas Passendes, war wohl ursprünglich mal als Halterung für ein Rohr gedacht.
Zum Glück waren das M6 Schrauben, mit passenden Nutensteinen problemlos am Profil zu befestigen.
Das kleine Profilstück mit dem Tellerfuß stellt nur ein Provisorium dar ( brauche ich zum exakten Ausrichten ).
Auf den Bildern sieht man deutlich wie krumm und schief der alter Halter war.
Inzwischen ist der obere Teil abgesägt.
Der hintere Träger :
Wie ich sah, stimmte da gar nichts.
Inzwischen ist auch dort der obere Teil abgesägt und bei uns in der Firma im Altmetallcontainer.........
So hatte ich das anfangs gedacht ( das LS-Kabel sollte unsichtbar in dem Profil verlegt werden ) :
Wenn ich nicht einen winzig kleinen Fehler ( 2 Gewinde maßlich falsch schneiden lassen ) in meiner Konstruktion gehabt hätte, sähe der Halter auch jetzt so aus.
Irgendwie gefiel mir diese Optik nach einmal schlafen nicht mehr, ich wollte lieber auch so ein fast rundes Profil wie bei den anderen LS-Ständern haben.
So sah das schon besser aus. Allerdings störte mich immer noch der zweigeteilte Halter für den Heizkörper, ein exaktes Ausrichten war so nur sehr schwer möglich.
Also alles nochmal zerlegt ( kein Problem mit dem richtigen Werkzeug ) und eine neue Zeichnung samt Stückliste erstellt.
Ich wollte nun die beiden Halterungen für den Heizkörper verbinden, dazu brauchte ich natürlich ein längeres Profilstück von 1300mm Länge ( der Heizkörper ist 1400mm lang ).
Per Mail die neuen Profilabmessungen (inkl. der benötigten Gewinde ) weggeschickt und am nächsten Tag abgeholt ( da hatte es zum Glück noch nicht geschneit ).
Meine neue Konstruktion sah dann so aus :
Gut zu erkennen sind auch die beiden abgesägten alten Träger, an deren Höhe ich mich orientiert habe.
Die beiden vorderen kurzen Profile brauche ich nur zum exakten Ausrichten und kommen nach der endgültigen Montage der beiden vorderen Profilrohre wieder weg.
Den sichtbaren Teil der Profilnuten habe ich mit dem entsprechenden Abdeckprofil auch schon verschlossen.
Da Bilder mehr sagen, hier mal ein paar Ansichten :
Kurz vor dem Zubettgehen noch schnell den Heizkörper ( der wiegt immerhin 34 kg ) draufgehoben:
Erst am nächsten Nachmittag bemerkte ich dann das neuere Problem. Ich konnte zwar die Höhe etwas verändern, aber der Rücklauf ist bei diesem Heizkörper in der Höhe etwas anders als beim alten. Und soviel Spielraum hatte ich nicht. Die Halterung war so etwa 10mm zu hoch.
Was also tun?
War eigentlich ganz einfach, ich musste dazu zwar das komplette Gestell zerlegen und 4 Löcher neu bohren, aber nichts neues mehr kaufen.
Durch die geänderte Montage der Auflage für den Heizkörper entfiel dummerweise die Möglichkeit der unsichtbaren Kabelverlegung durch das Innere des Profils.
Aber es gibt ja auch noch Nuten, in die mein LS-Kabel reinpasst.
Meine ursprünglich geplante ( und sehr aufwendige ) Verlegung ist inzwischen recht einfach gelöst. Der einzige Aufwand bestand darin, das lange Profil an einer Stelle etwas anzufeilen,damit das LS-Kabel durchpasst.
Die M8 Halbrundschrauben halten später mal das senkrechte Profil P8 R26-270°.
Dazu muss ich allerdings zwei 6mm Bohrungen in der entsprechenden Höhe vornehmen ( das geht erst,wenn der Heizkörper angeschlossen wurde ).

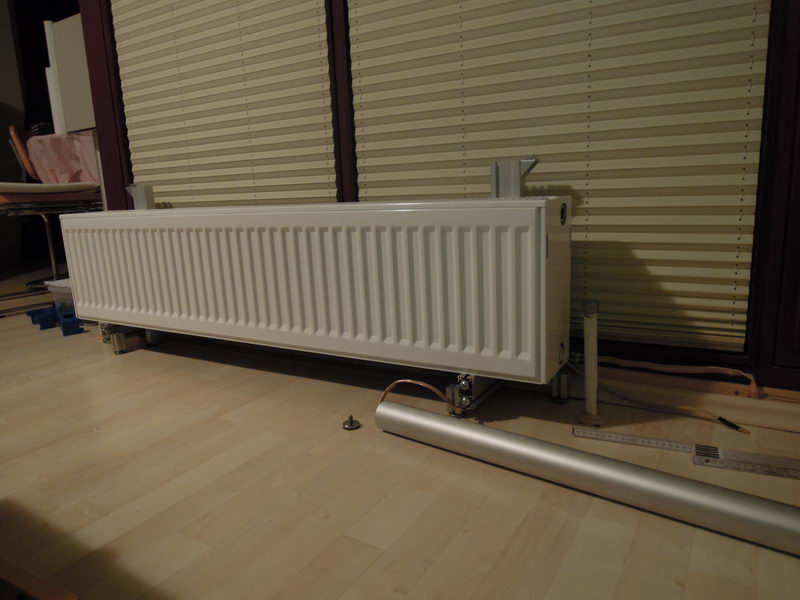

Heizkörper aufs Gestell gesetzt und schon mal das LS-Kabel durchs Profil durchgefädelt.
Jetzt fehlt noch die Box, das Anschließen alleine ist eine Fummelei ( da bräuchte man noch zwei Hände ).
Das im vorderen Bereich sichtbare Profil P6 60x30 ist nur vorläufig eingebaut.
Daran ist der senkrechte Pfosten verschraubt,bis ich die Löcher unten reingebohrt habe ( um an die M8 Schrauben zu gelangen).
Das flache Profil ist eigentlich nur aus optischen Gründen mit den beiden Pfosten verbunden (hatte ich noch übrig ).
So geschafft...............
Jetzt muss ich nur noch den Heizkörper anschließen lassen und die fehlenden Bohrungen vornehmen.
