rudijopp hat geschrieben:

Mi 28. Sep 2011, [color=#FF0000]21:03[/color] / Lando2081 hat geschrieben:...aber geht es auch mit einem Adapter wg der Garantie

[color=#0000BF]vorher[/color], Mi 28. Sep 2011, [color=#FF0000]20:32[/color] / rudijopp hat geschrieben:...kann auch ein Adapter gefertigt werden...

Wer lesen kann ist klar im Vorteil

Wollte nur auf Nummer sicher gehn

Grüße
Christian

Moin Moin,

Lando2081 hat geschrieben:Hat schon mal jmd. sich den Onkyo 809 diesbezüglich genauer angeschaut?

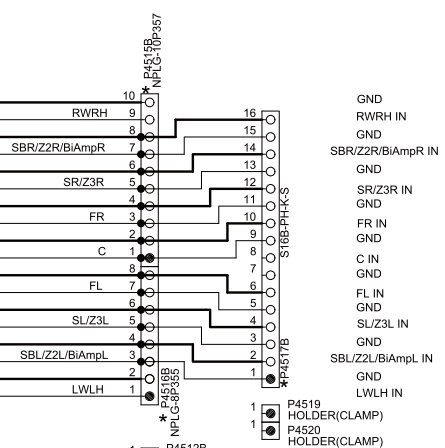

Zumindestens "beweist" mir dieser Bildauszug aus der SM des 809...



...daß die Kanalbelegung des Übergabesteckers von Vor- zur Endstufe auch beim 809 identisch dem 808/708 ist.

Ergo kann das hier beschriebene Adapterset auch für den Onkyo TX-NR809 verwendet werden

bis denn dann,
der Rudi

Vielen Dank Rudi,

das klingt doch mal sehr gut.
dann nehme ich den Onkyo nun definitiv in den engen Kreis der Kandidaten auf.

Viele Grüße
Christian

Moin Moin,

rudijopp hat geschrieben:...daß die Kanalbelegung des Übergabesteckers von Vor- zur Endstufe auch beim 809 identisch dem 808/708 ist.

Ergo kann das hier beschriebene Adapterset auch für den Onkyo TX-NR809 verwendet werden

...und hier nun noch ein paar Bilder eines eingebauten Onkyo 809-Adaptersets:

https://www.dropbox.com/sh/a2l4zkyzu2vgl94/DMQbUFYFL_






bis denn dann,
der Rudi

Moin Moin,

basierend auf der Erkenntnis, dass die Umbauanleitung/das Adapterset des 708 auch für den 808 und den 809 passend ist,
kann von einem identischen Aufbau beim Onkyo 709 ausgegangen werden

bis denn dann,
der Rudi

Moin Moin,

basierend auf neuen Erkenntnissen (zur Analyse übermittelte Bilder) kann ich euch mitteilen,

dass das hier gezeigte Adapterset vom Onkyo 708/709/808/809 auch für den Onkyo 818 passend ist

bis denn dann,
der Rudi


[edit am 07.12.2012]
Step by Step Bildanleitung / ONKYO-818-AD-Einbau

(incl. ergänzende Bilder einer leicht geänderten Einbauvariante)

*

Moin,

Rudi hat freundlicherweise einen Adapter für meinen TX-NR 818 angefertigt. Vielen Dank!

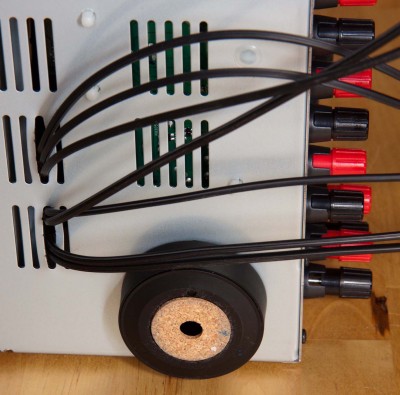

Um das Adapterset einzufädeln, müssen unten am Receiver zwei Schlitze ordentlich aufgebogen werden. Die hier gezeigte Einführung erlaubt eine einfache Kabelführung im Inneren des Receivers. Bei der Verbindung des Adaptersets mit den Endstufen kann man fast nichts falsch machen. Das Adapterset erlaubt den direkten Anschluss eines ATM. Das ATM wird an die bereits vorhandenen Pre-Outs des Receivers und die entsprechenden Eingänge des Adaptersets angeschlossen. Für alle Kanäle bei denen kein ATM zum Einsatz kommt, muss eine direkte Verbindung des Adaptersets mit den vorhandenen Pre-Outs hergestellt werden. Da ich mir ein ein Adapterset mit Cinch-Buchsen gewünscht habe, erfolgt der Anschluss an den Pre-Outs mit Hilfe eines Doppel-Cinch-Steckers, bspw. CS-2 von Reichelt.

Grummel

Moin Moin Fabian,

freut mich zu sehen, dass der Einbau kein Problem war und offensichtlich alles bestens funktioniert

Danke für's Feedback, da ich selbst noch keinen 818 live inspirieren konnte.

Gruß vom RudiPhone

Moin Moin,

da mir der Pierre alias Lech eine komplette Bilderserie vom Einbau seines 818-Adapter-Set's geschickt hat,
hier nun noch der Link zur...

Step by Step Bildanleitung / ONKYO-818-AD-Einbau

...die kein Detail auslässt Damit klappt's auf jeden Fall

Guß vom Rudi

Der gute Rudi hat mir einen Adapter für meinen neu erworbenen 818 geschickt. Er funktioniert wunderbar, leider hab ich keine Zeit den AVR ausgiebig zu testen, aber sobald ich Zeit dafür habe, werde ich berichten inkl. ein paar Fotos. Was man schonmal sagen kann: der AVR ist geil
